استانداردهای ساخت و نحوه نصب موتورهای الکتریکی ELK
استانداردهای ساخت و نحوه نصب موتورهای الکتریکی ELK
1. Construction Types (انواع ساخت)
-
نحوه نصب موتور (مثلاً روی پایه، به صورت فلنجی، etc.)
-
نوع محفظه و بدنه
-
موقعیت و نوع خروجی شفت (عمودی، افقی)
در واقع "نوع ساخت" تعیین می‌کند که موتور چگونه در سیستم یا ماشین آلات نصب و مستقر می‌شود.
2. International Mounting Standard IEC 60034-7 (استاندارد بینالمللی نصب)
این بخش، قلب موضوع است. استاندارد IEC 60034-7 یک استاندارد فنی بینالمللی است که توسط کمیسیون الکتروتکنیکی بینالمللی (IEC) تعیین شده و به طور خاص به انواع ساخت و طرح‌های نصب ماشین‌های دوار الکتریکی (موتورها و ژنراتورها) می‌پردازد.
هدف اصلی این استاندارد چیست؟
-
یکسان‌سازی (Standardization): ایجاد یک زبان و کد مشترک برای توصیف نحوه نصب و طراحی مکانیکی موتورها. این کار انتخاب، جایگزینی و نصب موتور را برای مهندسان و خریداران در سراسر جهان بسیار آسان می‌کند.
-
قابلیت تعویض (Interchangeability): اگر یک موتور از یک سازنده مطابق با IEC 60034-7 ساخته شده باشد، می‌توان با اطمینان خاطر موتوری از سازنده دیگر که همان کد نصب را دارد جایگزین آن کرد، زیرا ابعاد مکانیکی و نقاط نصب یکسان خواهند بود.
-
شفافیت و وضوح (Clarity): از بروز سوءتفاهم در مشخصات فنی جلوگیری می‌کند.

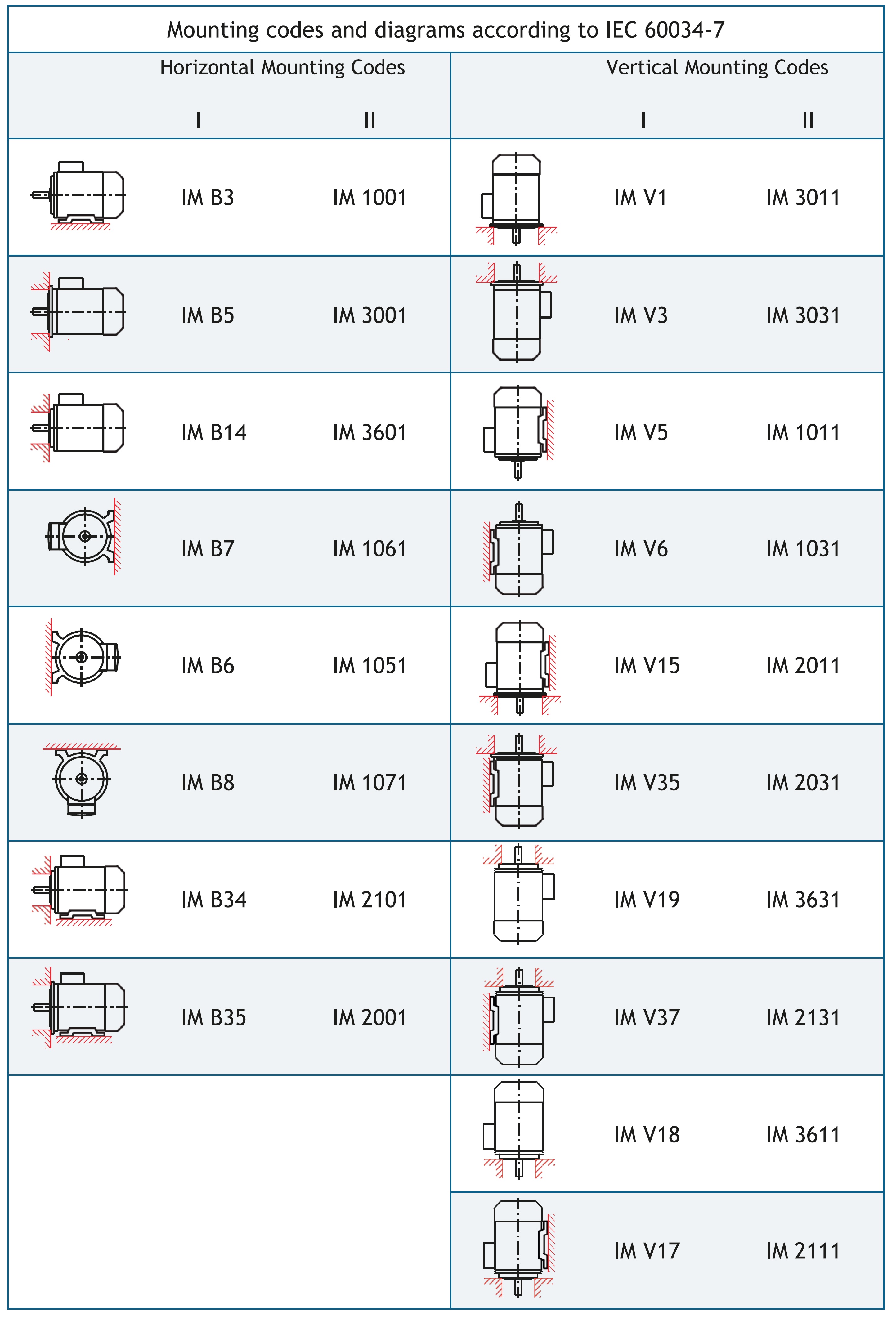

3. کدهای نصب (Mounting Codes)
استاندارد IEC 60034-7 از یک سیستم کدگذاری استفاده می‌کند که معمولاً با حروف IM (Installation Mounting) شروع می‌شوند. این کدها به سرعت نوع ساخت موتور را مشخص می‌کنند.
مثال‌های رایج:
-
IM B3: موتور با پایه (Foot-mounted)، افقی.
-
IM B5: موتور فلنجی (Flange-mounted)، افقی.
-
IM B35: موتور با پایه و فلنج (Foot and Flange-mounted)، افقی.
-
IM V1: موتور فلنجدار، عمودی.
اهمیت
وقتی شرکت سازنده (ELK) اعلام می‌کند که موتورهایش مطابق با IEC 60034-7 ساخته شده‌اند، در واقع به مشتریان خود این اطمینان را می‌دهد که:
- این موتورها با استانداردهای جهانی سازگار هستند و می‌توانند به راحتی در طرح‌های بینالمللی به کار روند.
- انتخاب و جایگزینی آن‌ها آسان است. یک مهندس با دیدن کد IM (مثلاً IM B3) بر روی پلاک موتور بلافاصله متوجه می‌شود که این موتور از نظر فیزیکی چگونه نصب می‌شود.
- از کیفیت ساخت و یکپارچگی مکانیکی آن مطمئن باشند زیرا این استانداردها ابعاد، تلرانس‌ها و الزامات فنی دقیقی را تعریف می‌کنند.
